Material del cuerpo externo: |
Cuerpo: Resina Plástica
Rosca: latón niquelado |
|
Material del cuerpo interno: |
Mordaza: acero inoxidable Sellos: NBR |
|
Fluido: |
Aire, vacío |
|
Presión de trabajo: |
0 – 1.0 MPa (0 – 145 PSI) (0 – 10 Bar) (0 -10 kg/cm2) |
|
Presión negativa: |
-750mmHg (10 Torr) |
|
Temperatura: |
0°C – 60°C |
|
Material tubing: |
Nylon y Poliuretano |
MODELOS:
|

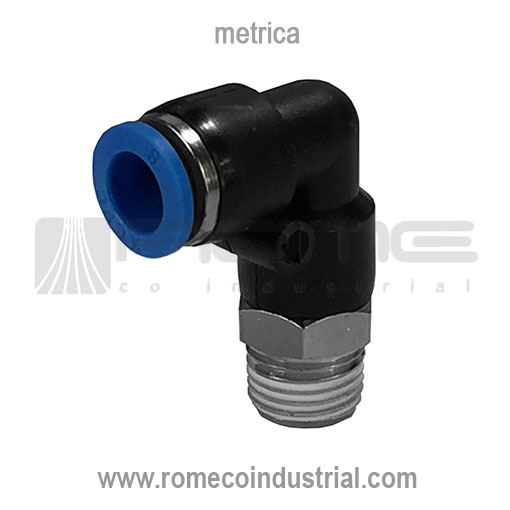

XPL – CONECTOR RÁPIDO NEUMATICO PARA MANGUERA METRICA DE TIPO CODO 90° |
||||||
|
ROSCA (MACHO) |
||||||
|
MANGUERA |
M5 | M6 | 1/8” | 1/4” | 3/8″ | 1/2″ |
|
4 mm |
XPL04-M5 | XPL04-M6 | XPL04-01 | XPL04-02 | – | – |
| 6 mm | XPL06-M5 | – | XPL06-01 | XPL06-02 | XPL06-03 |
XPL06-04 |
|
8 mm |
– | – | XPL08-01 | XPL08-02 | XPL08-03 | XPL08-04 |
| 10 mm | – | – | XPL10-01 | XPL10-02 | XPL10-03 |
XPL10-04 |
|
12 mm |
– | – | XPL12-01 | XPL12-02 | XPL12-03 | XPL12-04 |
|
16 mm |
– | – | – | – | – | XPL16-04 |
