Material del cuerpo externo: |
Cuerpo: Resina Plástica
Rosca: latón niquelado |
|
Material del cuerpo interno: |
Mordaza: acero inoxidable Sellos: NBR |
|
Fluido: |
Aire, vacío |
|
Presión de trabajo: |
0 – 1.0 MPa (0 – 145 PSI) (0 – 10 Bar) (0 -10 kg/cm2) |
|
Presión negativa: |
-750mmHg (10 Torr) |
|
Temperatura: |
0°C – 60°C |
|
Material tubing: |
Nylon y Poliuretano |
MODELOS:
|

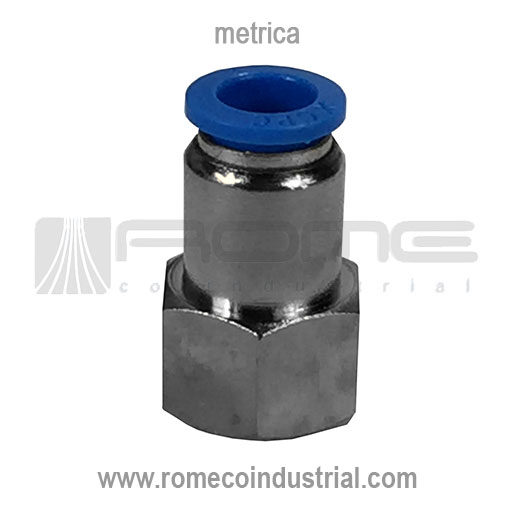

XPCF – CONECTOR RÁPIDO NEUMATICO PARA MANGUERA METRICA DE TIPO RECTO |
||||||
|
ROSCA (HEMBRA) |
||||||
|
MANGUERA |
M5 | M6 | 1/8” | 1/4” | 3/8″ |
1/2″ |
|
4 mm |
– | – | XPCF04-01 | XPCF04-02 | – |
– |
|
6 mm |
– | – | XPCF06-01 | XPCF06-02 | XPCF06-03 |
– |
|
8 mm |
– | – | XPCF08-01 | XPCF08-02 | XPCF08-03 |
XPCF08-04 |
|
10 mm |
– | – | XPCF10-01 | XPCF10-02 | XPCF10-03 | XPCF10-04 |
|
12 mm |
– | – | XPCF12-01 | XPCF12-02 | XPCF12-03 |
XPCF12-04 |
| 16 mm | – | – | – | – | – |
– |
