| Material: | Aluminio |
Modelos:
|
Modelo |
Diámetro de Cilindro | Distancia entre centros de montaje (distancia mas larga x distancia mas corta) |
Perno |
|
ISO-32-SDB ISO-SDB-32 SI-32-SDB |
Ø32 | 38 mm x 18 mm |
10 mm |
|
ISO-40-SDB ISO-SDB-40 SI-40-SDB |
Ø40 | 41 mm x 22 mm |
12 mm |
|
ISO-50-SDB ISO-SDB-50 SI-50-SDB |
Ø50 | 50 mm x 30 mm |
12 mm |
|
ISO-63-SDB ISO-SDB-63 SI-63-SDB |
Ø63 | 52 mm x 35 mm |
16 mm |
|
ISO-80-SDB ISO-SDB-80 SI-80-SDB |
Ø80 | 66 mm x 40 mm |
16 mm |
|
ISO-100-SDB ISO-SDB-100 SI-100-SDB |
Ø100 | 76 mm x 50 mm |
20 mm |
|
ISO-125-SDB ISO-SDB-125 SI-125-SDB |
Ø125 | 94 mm x 60 mm |
25 mm |
|
|
|
||
|
|
|
||
Aplicación:

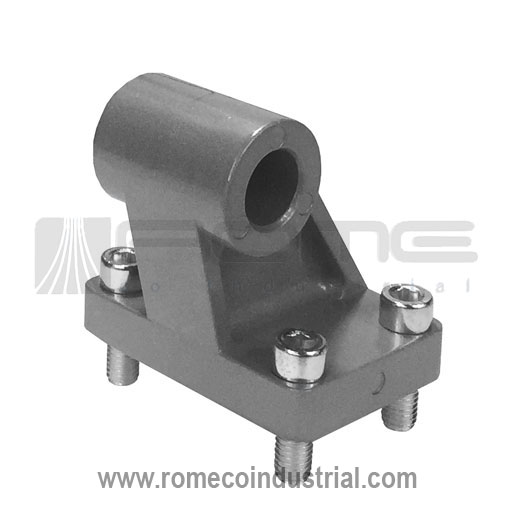

Esta fijación es compatible con nuestros modelos de cilindros neumáticos ISO del tipo NCM51BA y NCM71BA.
