| Material: | Aluminio |
Modelos:
|
Modelo |
Diámetro de Cilindro | Distancia entre centros de montaje a cilindro (interiores) |
Distancia entre centros de montaje (exteriores ) |
|
ISO-32-FA/FB ISO-FA/FB-32 SI-32-FA/FB |
Ø32 | 32.5 mm |
64 mm x 32 mm |
|
ISO-40-FA/FB ISO-FA/FB-40 SI-40-FA/FB |
Ø40 | 38 mm |
72 mm x 36 mm |
|
ISO-50-FA/FB ISO-FA/FB-50 SI-50-FA/FB |
Ø50 | 46.5 mm |
90 mm x 45 mm |
|
ISO-63-FA/FB ISO-FA/FB-63 SI-63-FA/FB |
Ø63 | 56.5 mm |
100 mm x 50 mm |
|
ISO-80-FA/FB ISO-FA/FB-80 SI-80-FA/FB |
Ø80 | 72 mm |
126 mm x 63 mm |
|
ISO-100-FA/FB ISO-FA/FB-100 SI-100-FA/FB |
Ø100 | 89 mm |
150 mm x 75 mm |
|
ISO-125-FA/FB ISO-FA/FB-125 SI-125-FA/FB |
Ø125 | 110 mm |
180 mm x 90 mm |
|
ISO-160-FA/FB ISO-FA/FB-160 SI-160-FA/FB |
Ø160 | 140 mm |
230 mm x 115 mm |
|
ISO-200-FA/FB ISO-FA/FB-200 SI-200-FA/FB |
Ø200 | 175 mm |
270 mm x 135 mm |
Aplicación:
Esta fijación es compatible con nuestros modelos de cilindros neumáticos ISO del tipo NCM51BA y NCM71BA.
Información:

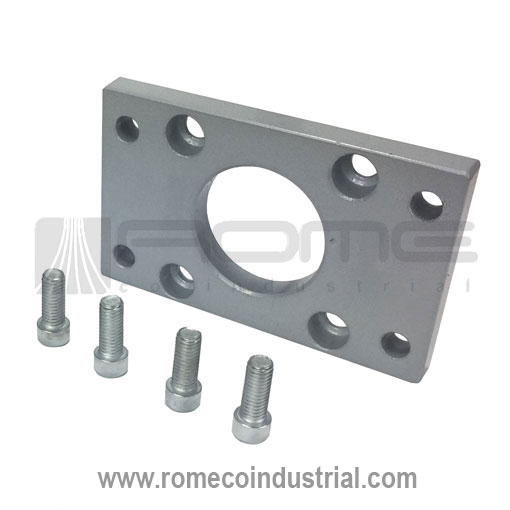

La brida puede ser utilizadas para montar cilindros neumáticos por la parte frontal o delantera (FA) o trasera (FB).
