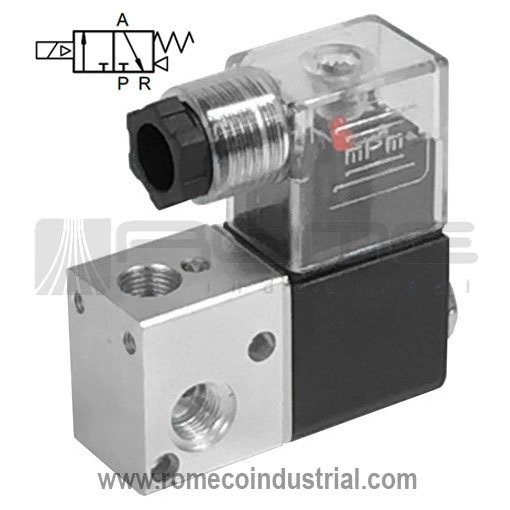

3V1-06
Tamaño de cuerpo: |
100 |
Tipo de función: |
Monoestable (regreso por resorte) |
Configuración: |
Tres vías, dos posiciones (3/2) |
Bobinas: |
1 (simple solenoide) |
Caudal: |
0.06 CV (2 SCFM) (0.3 CFM @100 psig & 20 °C) (59 Nl/min) (8 l/min @100 psig & 20 °C) |
Puerto de presión: |
G1/8” (2 puertos) |
Puertos de desfogue: |
G1/8” (1 puerto) |
Medio de trabajo: |
Aire filtrado por elemento de 40u |
Accionamiento: |
Por solenoide & piloto interno o manual |
Presión de trabajo: |
21 – 114 PSI (0.15-0.8 MPa) (1.5 – 8.0 Bar) |
Presión máxima a resistir: |
167 PSI (1.2 MPa) (12 Bar) |
Temperatura de operación: |
5 – 50° C |
Material del cuerpo: |
Aluminio aleado |
Lubricación: |
Recomendada con aceite ISO VG32 |
Rango de voltaje: |
+-10% |
Consumo de potencia: |
AC: 2.5 VA DC:2.5W |
Aislamiento & clase de protección: |
Clase NEMA F e IP65 (NEMA4) |
Conexión eléctrica: |
Por conector DIN 43650 C |
Frecuencia de acción más alta: |
5 Hertz |
Tiempo de excitación más corto: | 0.05 seg. |
Modelos:
3V1-06-DC12V 3V1-06-DC24V 3V1-06-AC24V 3V1-06-AC110V 3V110-06-AC220V
